截至2020年底,我国公路隧道共21316处、2199.93万延米,是目前世界上公路隧道规模最大、数量最多、地质条件和结构形式最复杂、发展速度最快的国家。随着公路隧道运营年限的增加,隧道结构及衬砌表观病害问题日益突出。

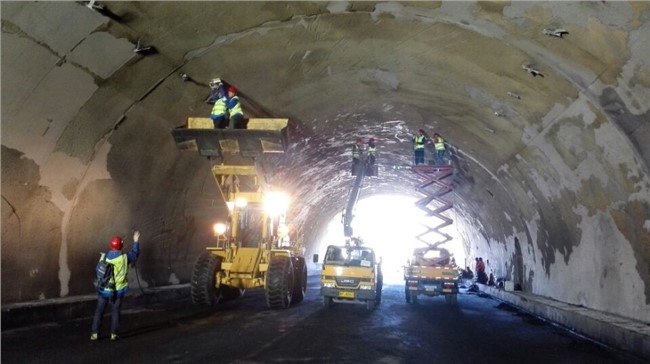

公路隧道人工检测方式
目前公路隧道衬砌表观病害检测通常采用以下方式
人工检测方式
该方式效率低、安全风险高、对交通运营影响大,难以满足大规模高速、高效、高精度的隧道检测要求。
二维影像方式
该方式一般采用面阵相机或线阵相机为主要传感器,对隧道衬砌表面进行连续拍摄,获取对应位置的高清影像,通过影像进行病害信息标注。该方式可实现裂缝类病害的识别,但二维影像无深度信息故无法有效对变形类病害实现精确检测。
三维激光检测方式
该方式采用激光扫描仪获取高密度的隧道衬砌表面点云数据,利用海量三维点云实现病害检测。可精确检测变形类病害,但无法对细小裂缝进行识别,裂缝类病害的检测精度低。同时现有的隧道衬砌病害快速检测设备基本以编码器进行里程定位,因载车行驶过程中无法始终平行于隧道的中心轴线方向,且隧道中没有密集的里程标志,无法精准校准里程,导致检测结果里程误差较大,难以准确定位病害位置,影响结果检核及养护处理的及时性。
综上所述,为提高隧道病害定期检测的效率及准确性,为隧道科学、合理养护提供决策依据,亟需探索创新性的隧道检测技术。
该技术是基于组合导航定位、多源传感器集成、时空同步控制、海量大数据点云管理等前沿研究,集成三维激光扫描仪、高清工业相机、高精度惯导、GNSS、多源传感器同步控制等系统,将高清影像检测技术、三维激光扫描检测技术、高精度组合导航定位技术集成应用于一体,不仅可实现对0.3mm裂缝的检测,而且能实现对变形类病害的精准识别,并且可提供0.2m以内的里程定位精度。
该技术可一次性快速获取隧道全断面三维点云及影像数据,重构隧道三维模型,实现对隧道裂缝、渗漏水、衬砌表层起层、剥落、掉块、排水沟损坏等病害的检测,解决了纯图像检测方式定位精度差、对形变类病害识别率低等问题,各检测指标精度满足隧道检测相关规范要求。

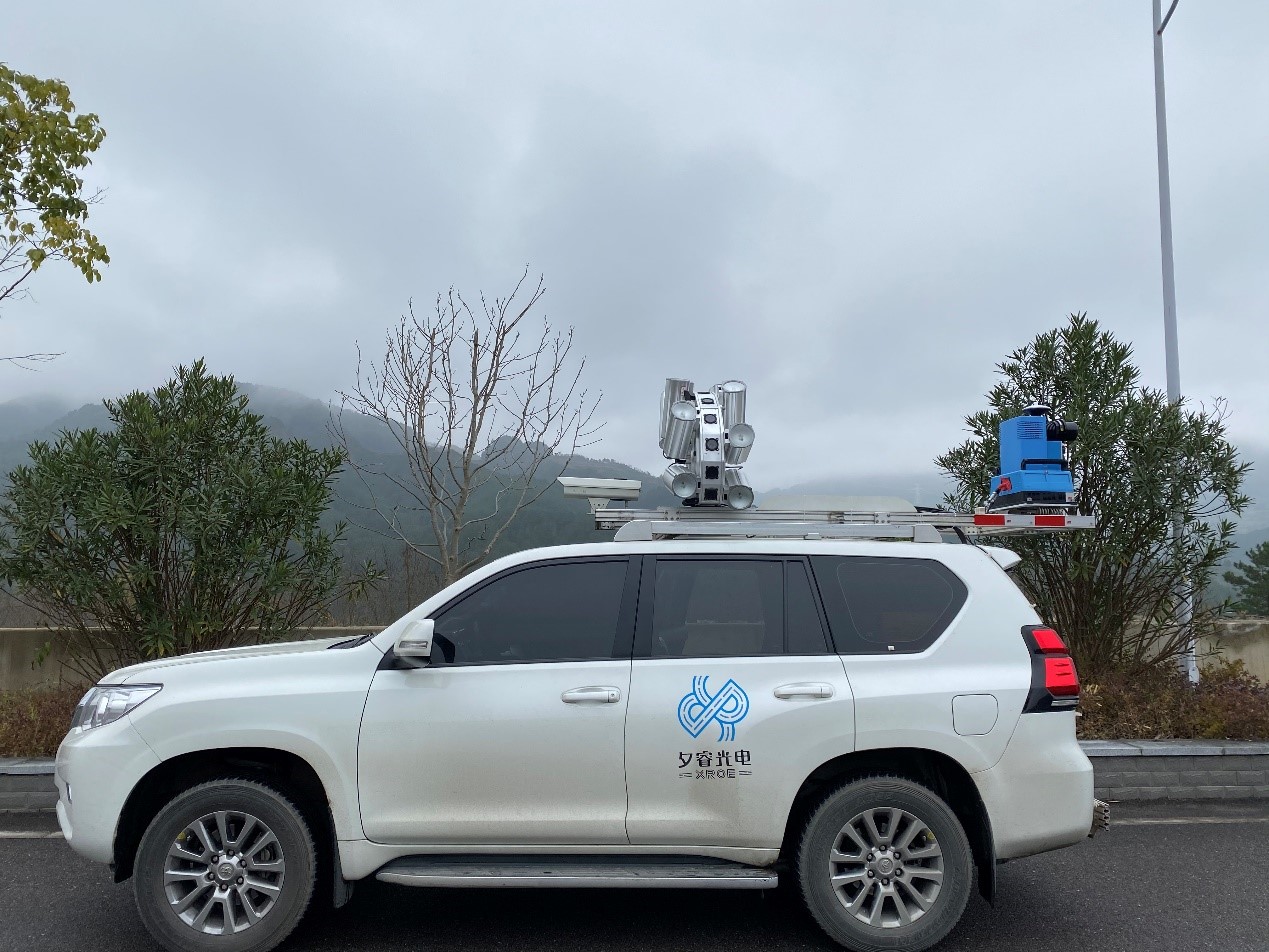

隧道三维激光视频检测系统
隧道三维激光视频检测系统技术指标
序号 |
系统功能 |
技术指标 |
技术参数 |
1 |
检测功能 |
衬砌 |
衬砌裂缝、表层起层、脱落、裂缝渗漏水等 |
2 |
检修道 |
损坏、盖板缺失、栏杆变形、锈蚀、缺损等 |
|
3 |
吊顶 |
变形、破损 |
|
4 |
内装饰板 |
表面脏污、缺损;装饰板变形、缺损等 |
|
5 |
标志/线/轮廓标 |
标线缺损、表面脏污 |
|
6 |
排水系统 |
沟盖板缺失、损坏 |
|
7 |
系统精度 |
裂缝检测精度 |
≥0.3 mm |
8 |
掉块检测精度 |
≥5 mm |
|
9 |
里程定位精度 |
≤0.2 m |
|
10 |
检测时速 |
行驶速度 |
0-80km/h |
(1)基于三维激光点云生成隧道灰度图、深度图
项目 |
灰度图、深度图 |
传统方式 |
病害识别 |
基于三维点云正射投影生成深度图,图像通过颜色渲染方式,精确显示隧道衬砌表面的高差变化,可直接定位掉块等变形类病害位置。 |
传统的影像检测方式仅能通过图像精确识别裂缝类病害,无法准确识别变形类病害。 |
隧道预览图 |
基于三维点云正射投影生成灰度图,无需拼接即可提供隧道预览图,该图像无拼接缝、光照不均匀等问题,将提供美观的成果展示效果。 |
面阵相机仅能利用拼接方式提供隧道预览图,展示效果受拼接技术影响较大;线阵相机受采集过程中,由于系统姿态的动态变化,预览图影像将会发生扭曲变形。 |

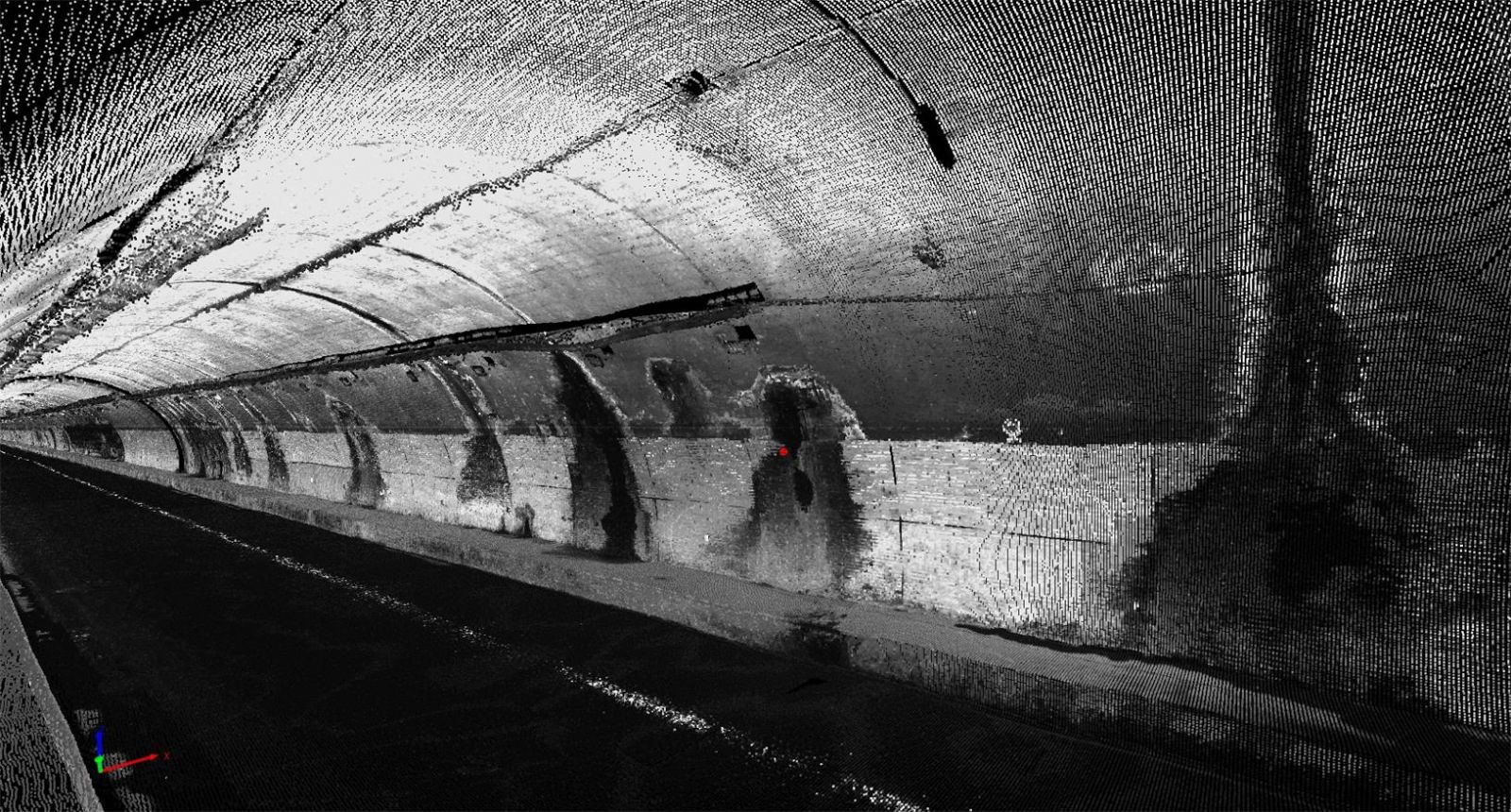

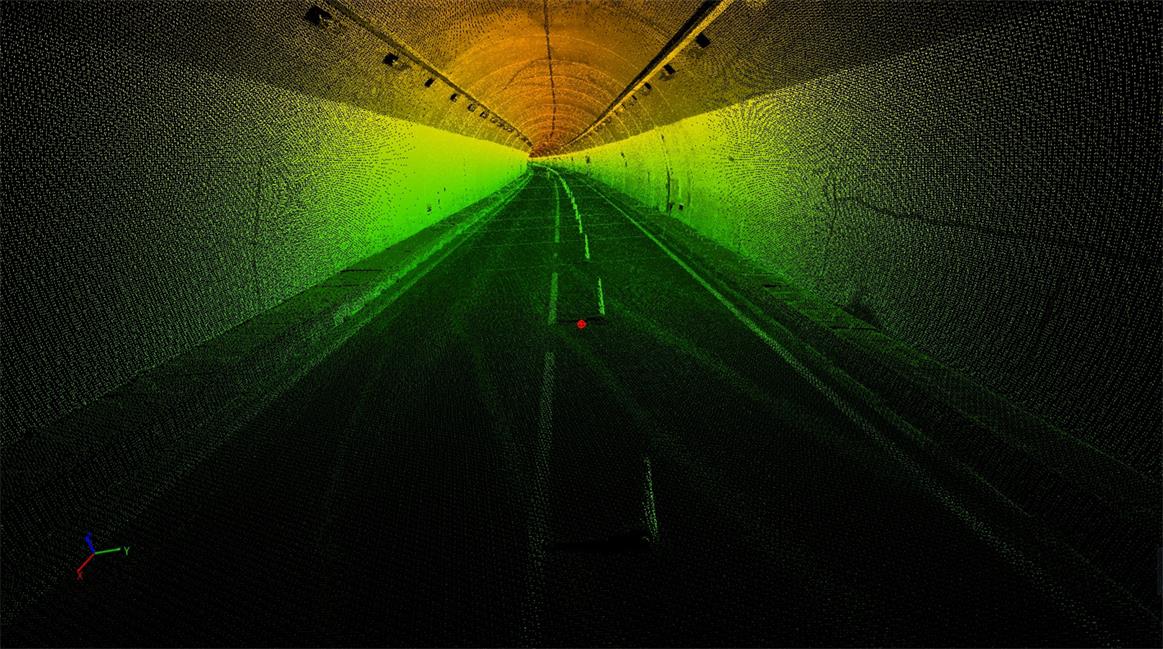

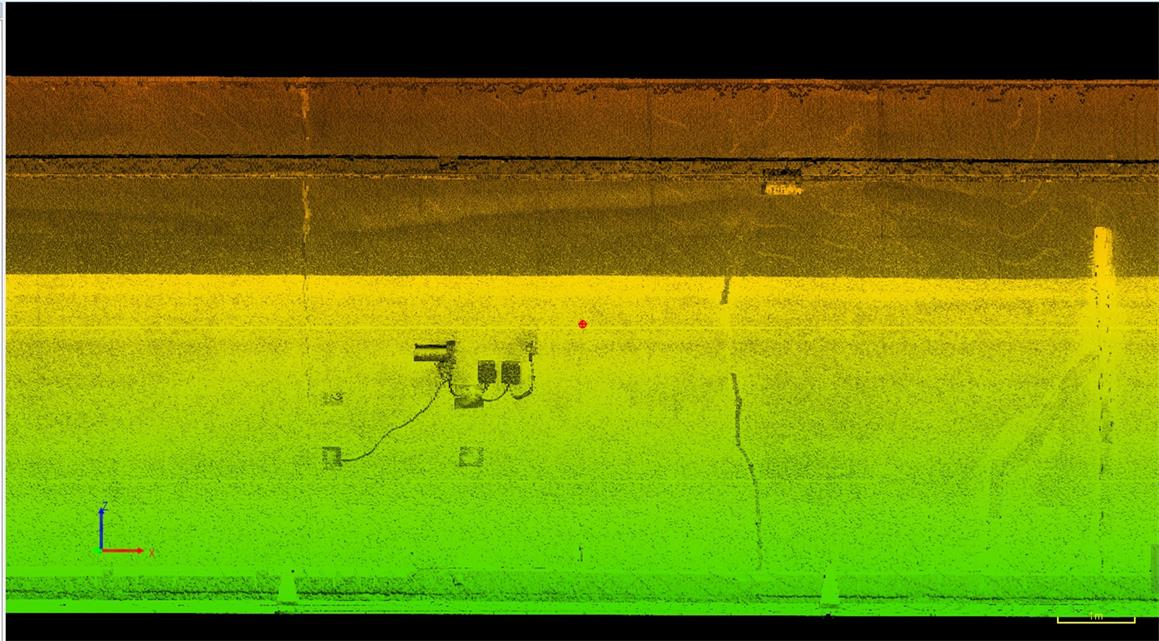

公路隧道三维点云数据

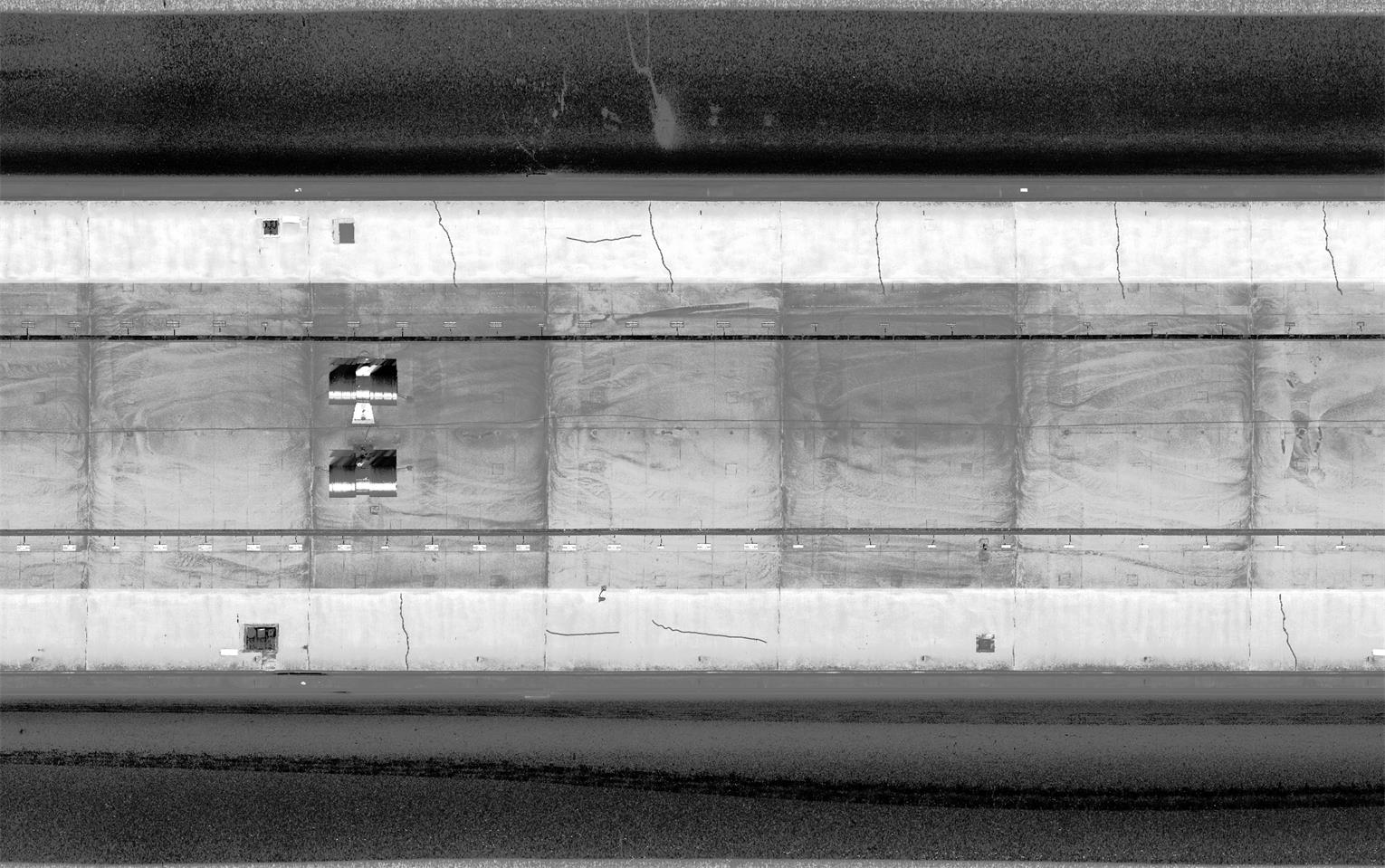

公路隧道同一位置灰度图及深度图

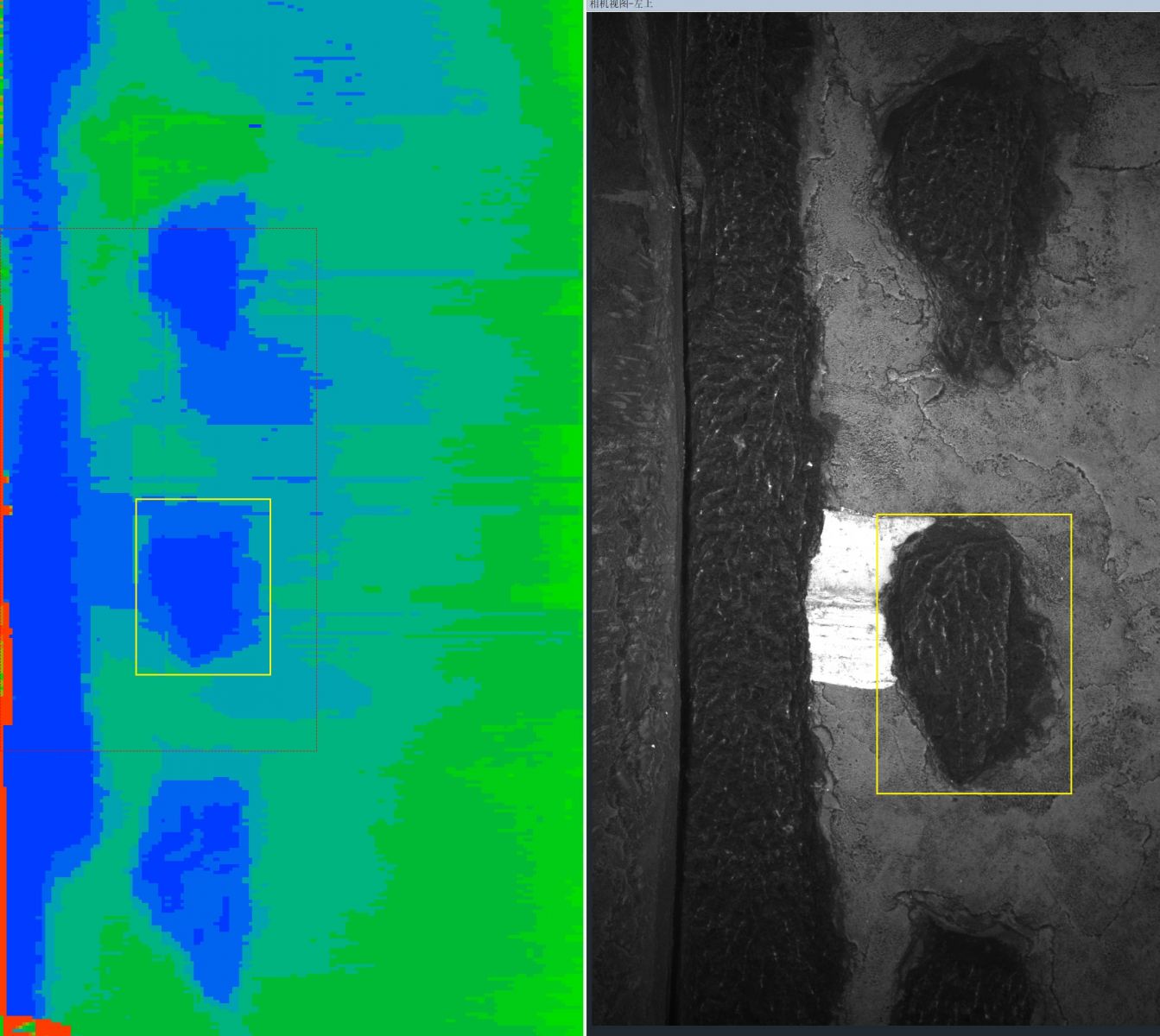

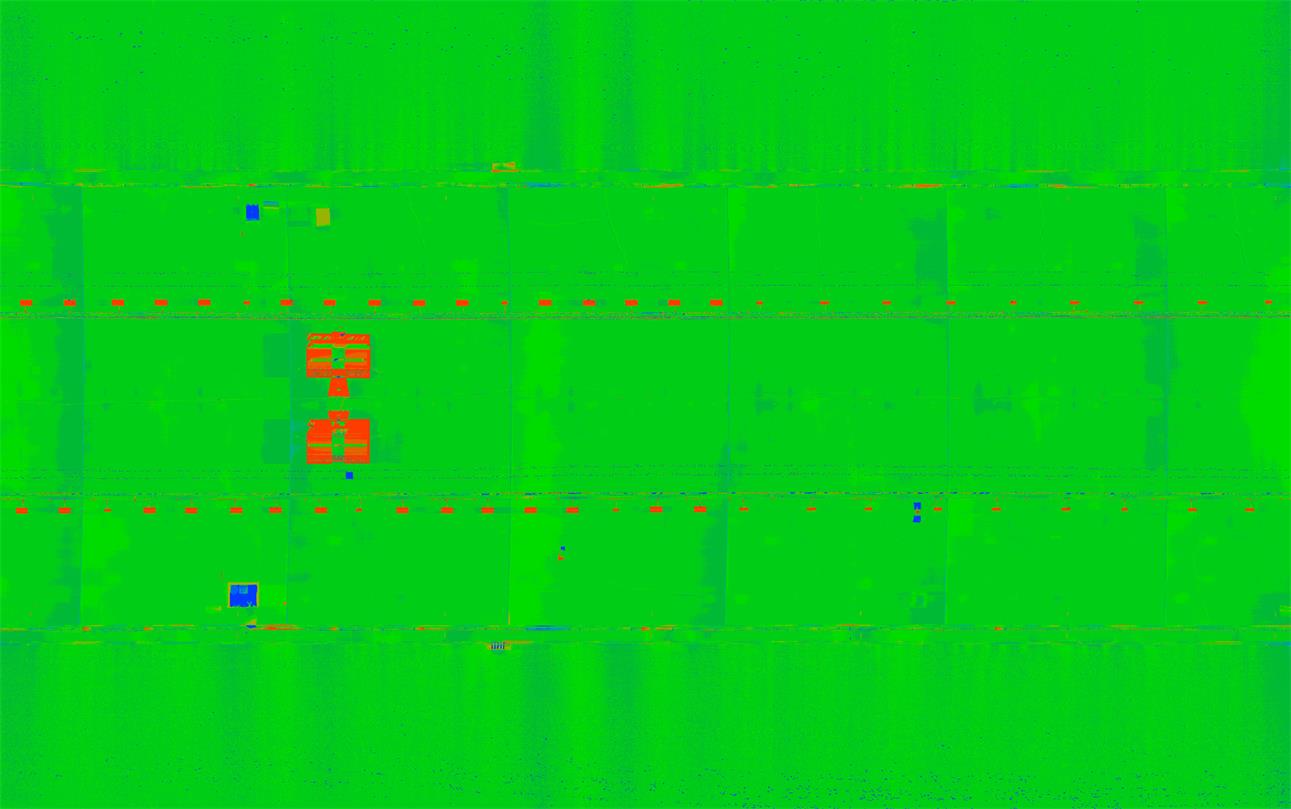

基于深度图识别变形类病害
(2)灰度图、深度图与高清影像精确匹配
项目 |
灰度图、深度图、高清影像 |
传统方式 |
联合作业 |
基于高精度多源传感器同步控制技术、隧道三维模型重构技术,实现灰度图、深度图、高清影像的精准匹配,多源数据实时联动调查病害,充分发挥点云的高精度几何特性、影像的高分辨率优势,为病害调查提供多种维度的基础数据。 |
传统的影像检测方式仅能应用图像实现病害提取,激光检测方式也只能凭借深度图、灰度图进行病害识别,无法从多维度实现病害调查。 |
灰度图、深度图与高清影像精准匹配

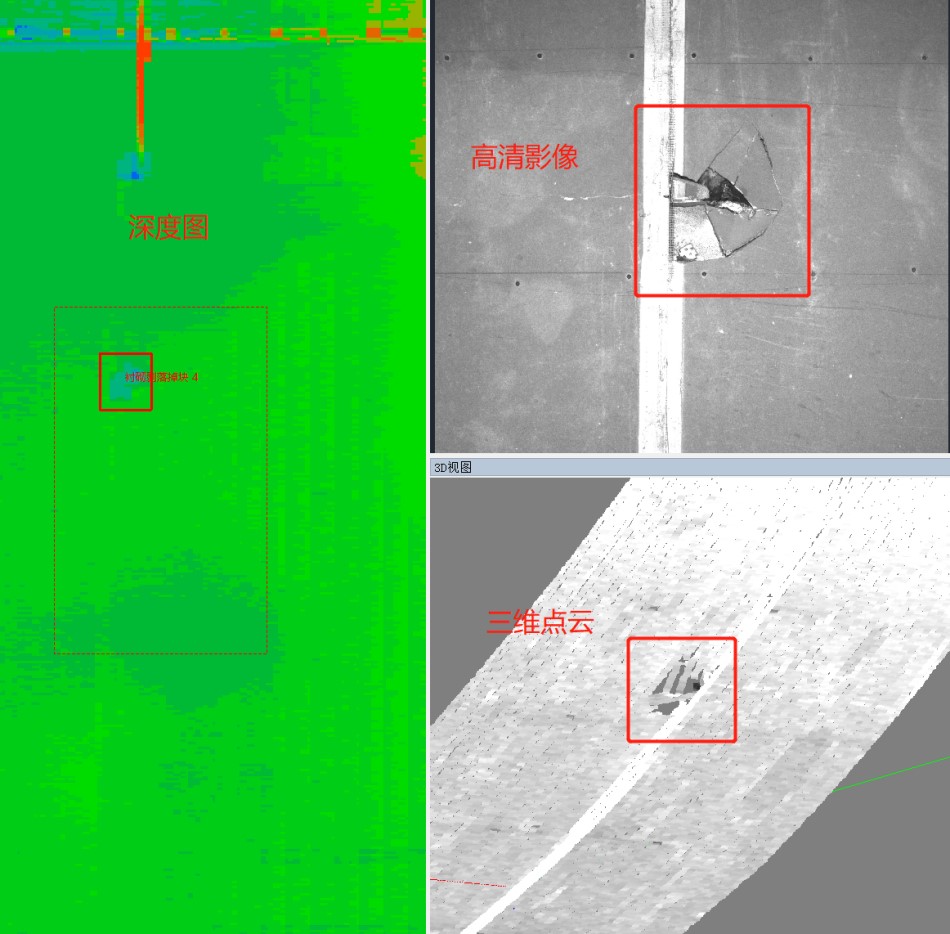

基于多源数据的隧道病害调查
(3)基于三维点云的里程修正定位
项目 |
高精度三维激光点云 |
传统方式 |
高精度里程定位 |
以高精度组合导航定位技术输出的定位数据为基准,生成隧道三维激光点云,不受行驶轨迹影响,均可重构每个隧道的高精度三维模型。基于此模型进行里程修正,仅需在隧道两端进行里程修正(支持在隧道内任意位置进行里程修正),即可将病害里程与实际里程误差控制在0.2m以内,为养护管理单位提供精准的病害信息。不仅保证了测的全,也实现了测的准。 |
传统检测方式仅靠编码器进行里程定位,因检测设备移动过程中无法始终平行于隧道的中心轴线方向,随着编码器误差累积,病害里程误差随之增大,并且隧道中没有密集的里程标志,无法精准校准里程。传统面阵相机图像的拼接误差等因素均会影响里程精度。病害里程定位误差问题不可避免。 |
基于里程定位修正定位精度
(4)基于灰度图输出隧道病害展布图
项目 |
基于灰度图生产展布图 |
传统方式 |
病害位置匹配 |
以灰度图为底图生成展布图,展布图显示的病害位置与隧道中病害实际位置高精度匹配,方便病害检核及养护处理。 |
受拼接误差、里程定位等问题影响,病害位置在显示时无法一一匹配。 |
成果展示 |
灰度图病害展布图直接通过重构的高精度隧道三维模型生成,无拼接缝、匀光不均匀等问题。 |
展布图效果受图像拼接误差、匀光问题、图像变形等问题影响。 |

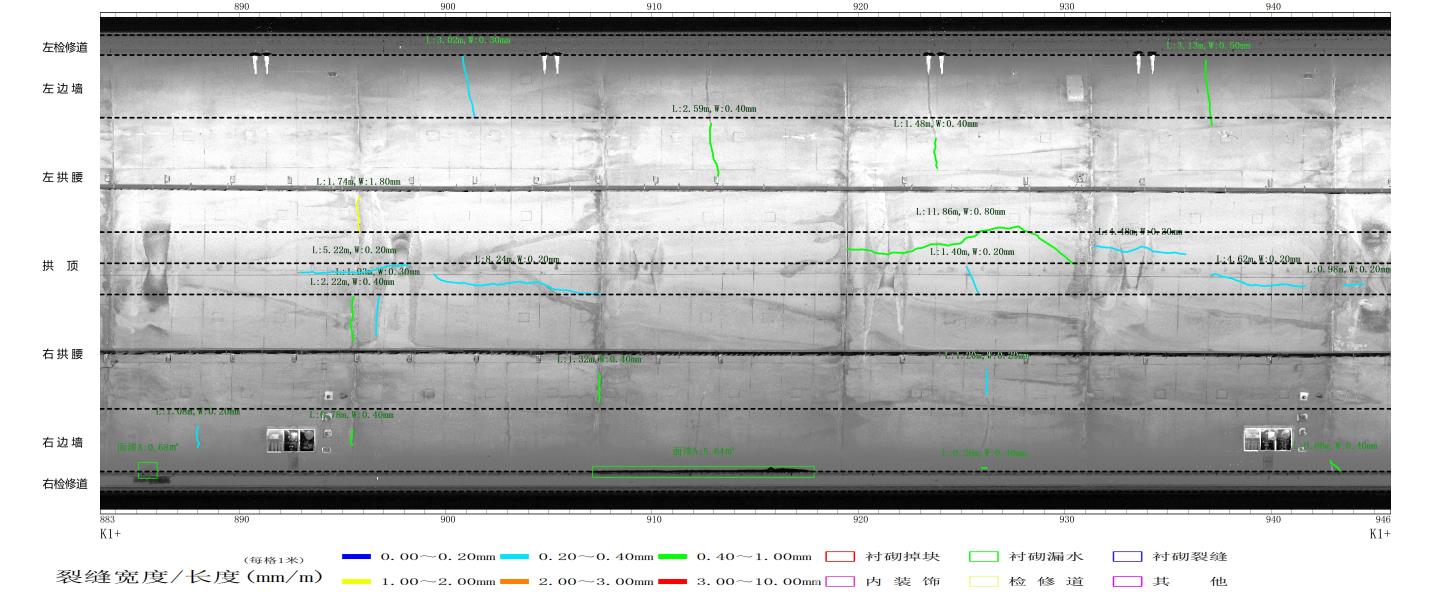

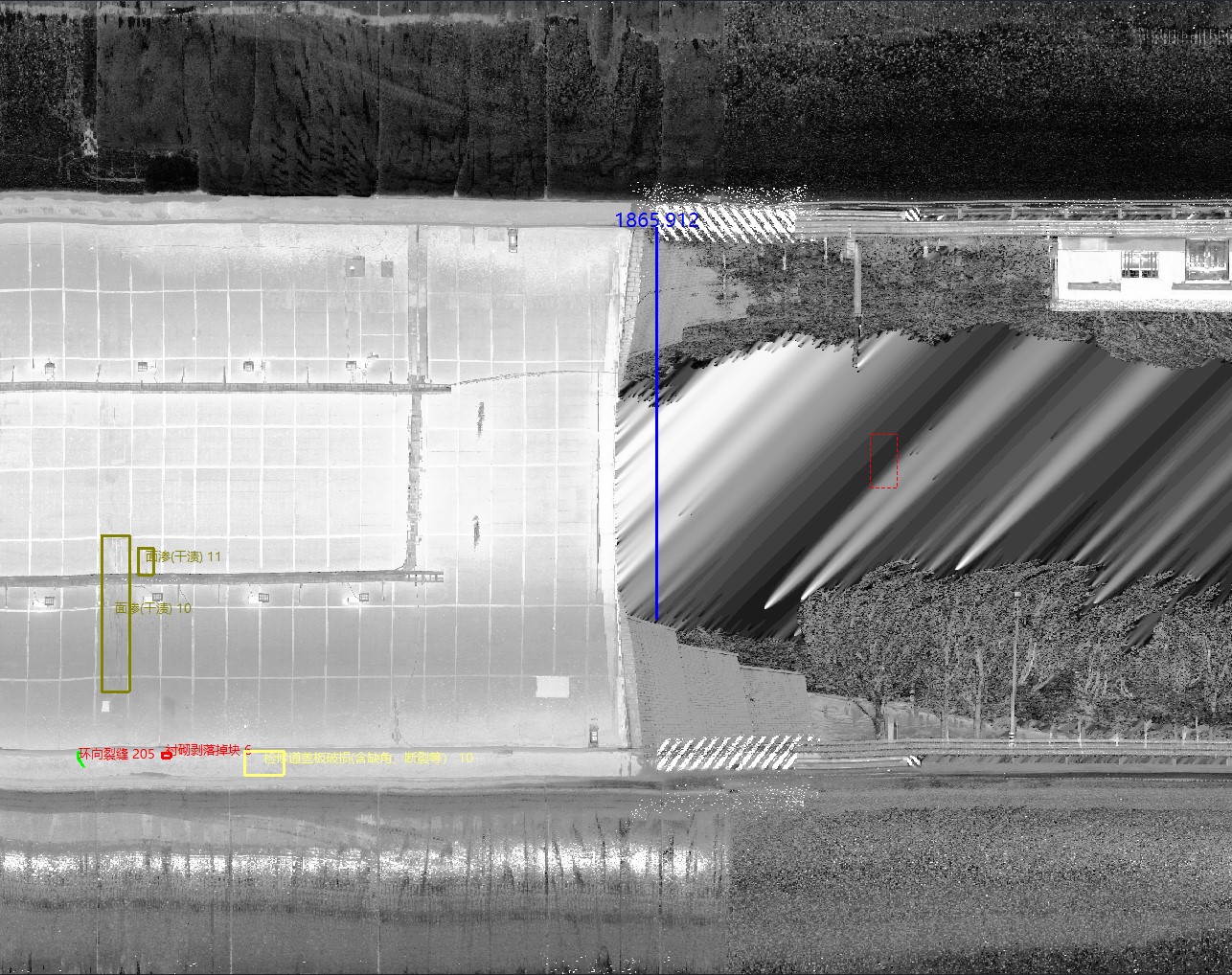

灰度图病害展布图

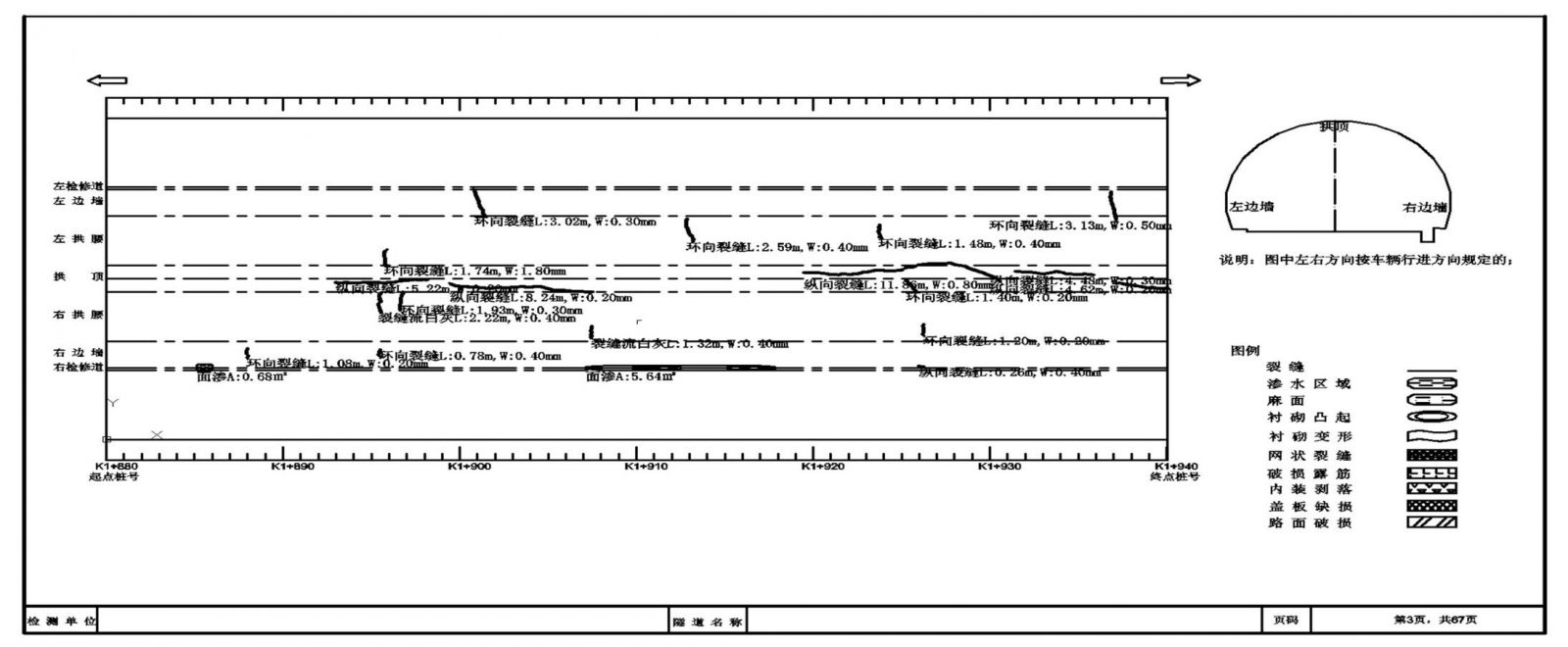

CAD病害展布图
目前公司该技术已经成功应用于湖北、河南、云南、贵州、甘肃、陕西等十余个省份约2000公里的公路隧道检测项目,技术的先进性及优势已得到充分验证,具体优势如下:
(1)功能全:同时检测隧道衬砌、检修道、排水沟等位置的病害。
(2)精度高:裂缝检测精度0.3mm,相较纯图像检测方式,三维激光的空间几何测量精度高,可精确识别变形类病害,掉块检测精度5mm。

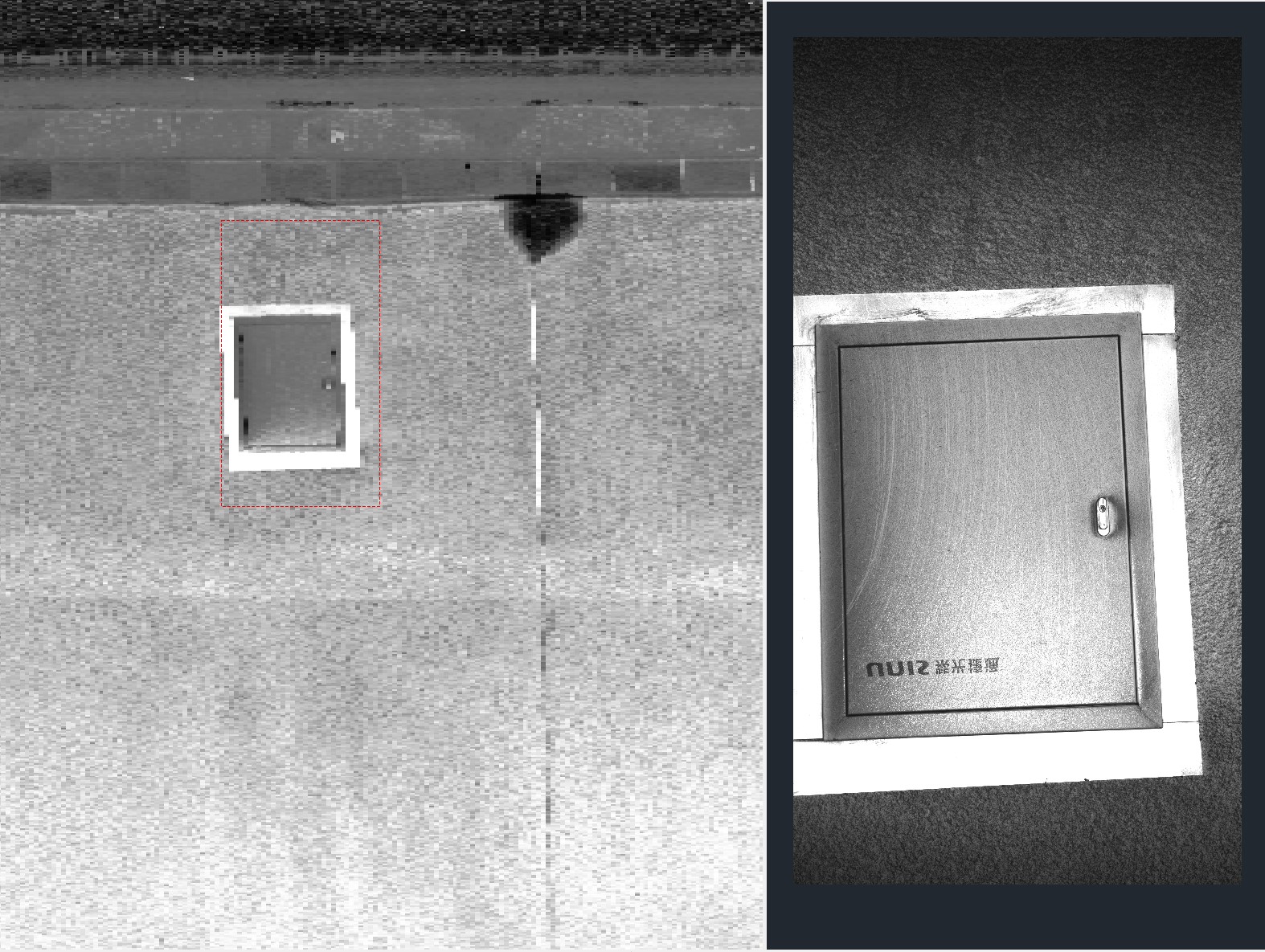

(3)定位准:三维激光点云可准确识别里程桩位置,相较纯图像方式,可精确修正里程信息,里程定位精度0.2m。
(4)广适用:可应用于公路隧道、铁路隧道、地铁隧道、引水隧道等领域,适用性强。

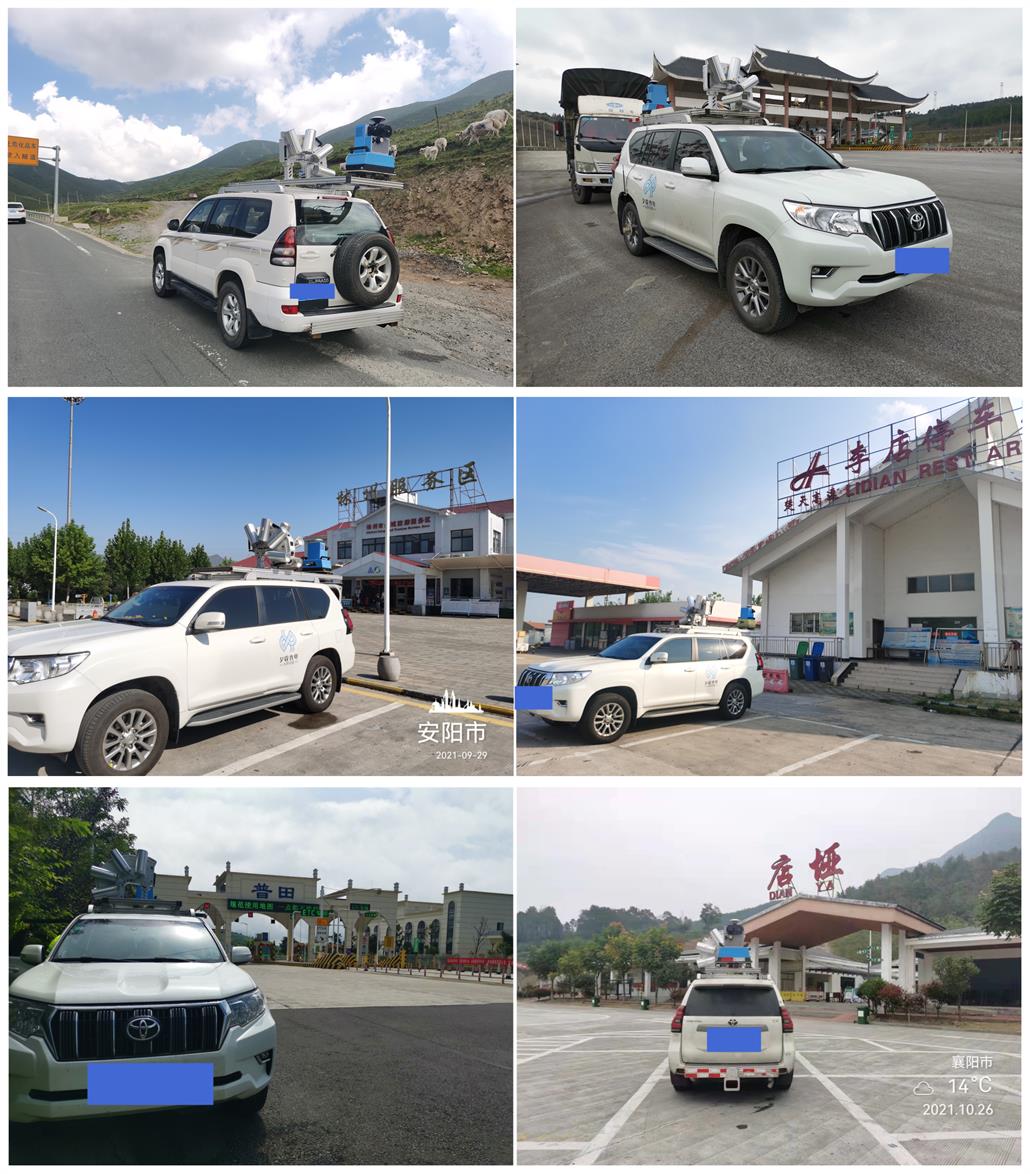

(5)易安装:模块化设计,体积小,重量轻,安装灵活、轻便,支持搭载于SUV及商务车上进行作业,不绑定载车。
(6)免标定:系统各个模块采用刚性结构,传感器位置固定、稳固,无需反复标定,支持反复拆装。
