XR-M模块化多功能道路检测系统
XR-M模块化多功能道路检测系统
武汉夕睿

XROE

XR-M模块化多功能道路检测系统

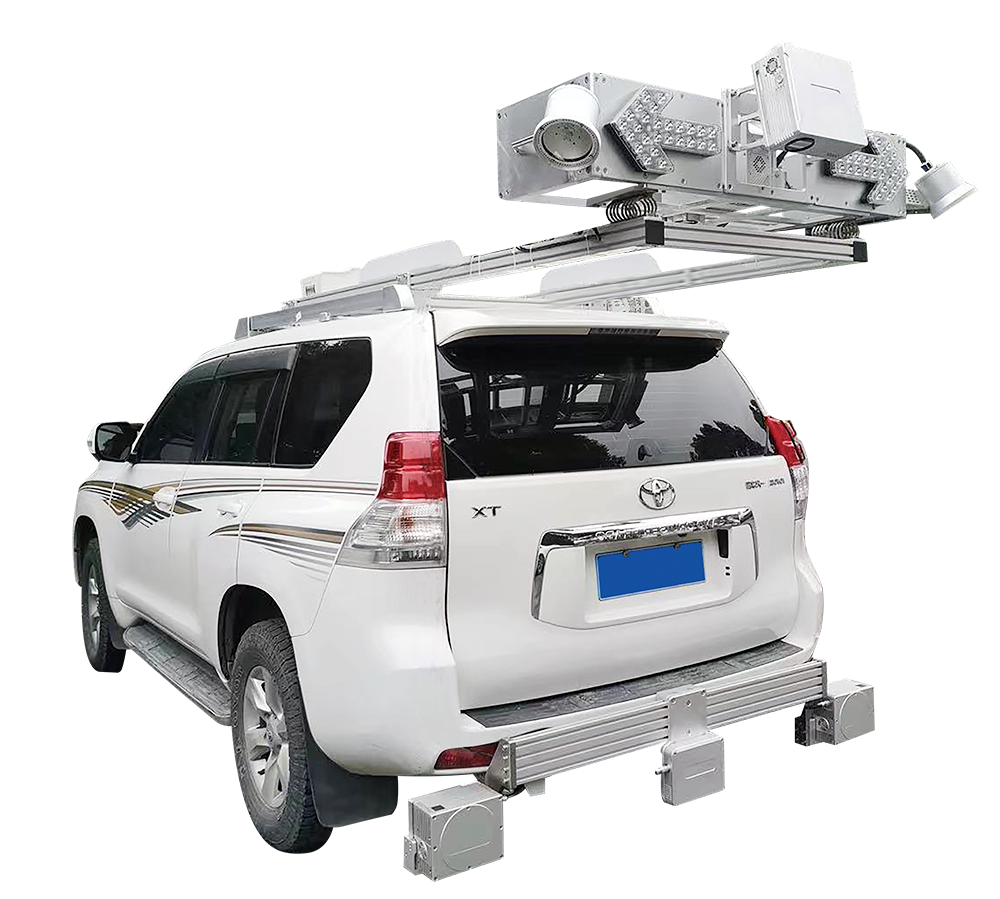

模块化多功能道路检测系统( XR-M )由我司自主研发,能快速完成平整度、构造深度、磨耗、跳车、车辙、路面病害、沿线设施、几何线形等指标检测。各功能模块高度集成,独立作业,可根据不同应用场景进行功能模块组合。产品适用于高速公路、国省干线、农村公路、市政道路、机场道面交竣工验收、技术状况检测评定、养护质量检查等工作。

system components

系统组成

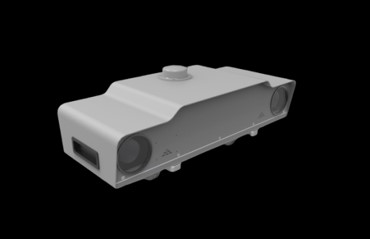

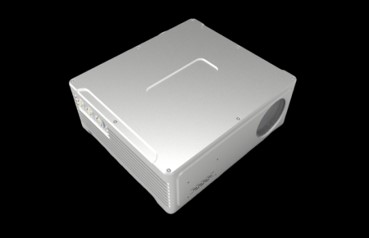

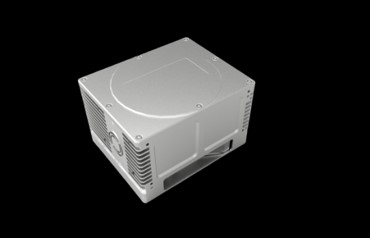

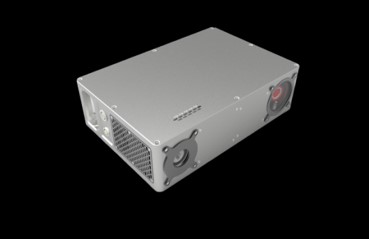

路面破损检测模块:检测路面破损

道路纵断面检测模块:检测路面平整、磨耗(构造深度)、跳车

道路横断面检测模块:检测路面车辙

道路沿线设施检测模块:道路沿线设施检测、日常养护巡查


Product advantage

系统优势

01

功能模块多 横断面模块、纵断面模块、资产巡查模块、路面破损模块、全景模块、三维扫描模块

配置选择多 等级公路系统、农村公路系统、资产巡查系统、机场跑道系统

适用场景多 高速公路、国省干线、农村公路、市政道路、机场道面等

02

安装快 半小时拆装

维护快 只换不修,保证工期

培训快 1小时培训即可熟练操作

升级快 拓展接口多、按需加装模块

03

硬件性能好 高海拔、超低温正常作业、崎岖山路正常采集

数据质量好 纯数字信号传输、面阵相机图像真实

用户体验好 设备与载车不绑定、邮寄校准

04

省钱 省去发电机、省去大型工控机、省去改装费

省时 1小时完成培训、模块只换不修

省事 模块邮寄校准、维护,无需车辆返厂


Achievement

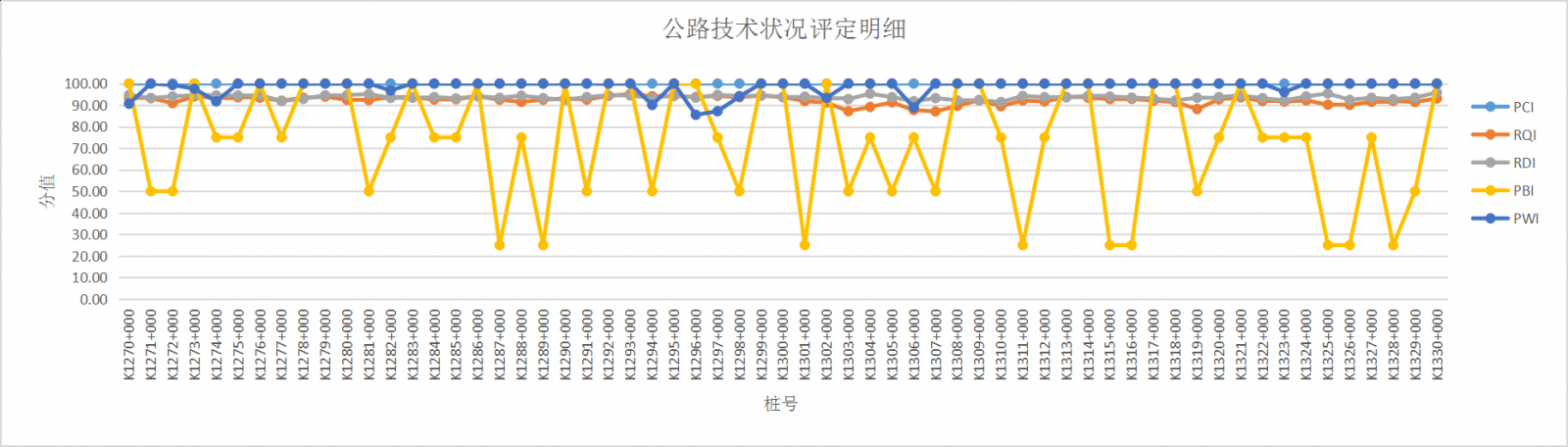

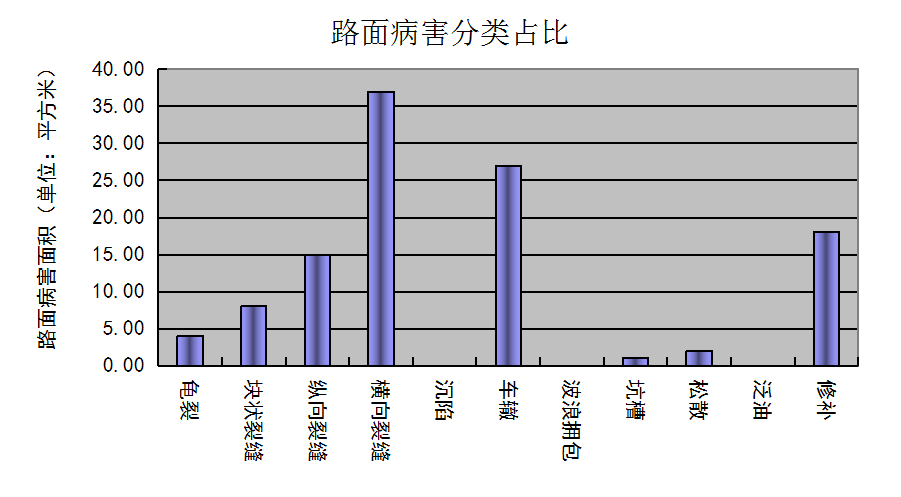

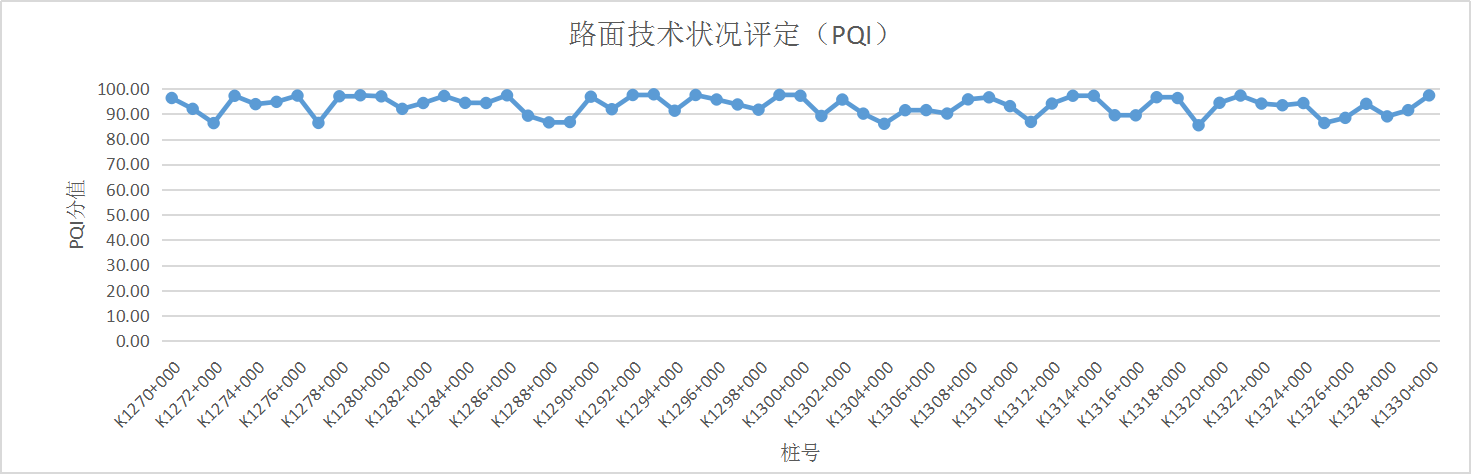

数据成果

    沥青路面病害统计表

    车道宽度(m) 3.75     路段长度(m) 61000
    类 型 程 度 分项病害面积
    (平方米)
    分项病害面积占所测路面面积百分比 分类病害面积
    (平方米)
    分类病害面积占所测路面面积百分比
    龟裂 --- 4.00 0.00% 4.00 0.00%
    块状裂缝 --- 8.00 0.00% 8.00 0.00%
    纵向裂缝 --- 15.00 0.01% 15.00 0.01%
    横向裂缝 --- 37.00 0.02% 37.00 0.02%
    沉陷 --- 0.00 0.00% 0.00 0.00%
    车辙 23.00 0.01% 23.00 0.01%
    4.00 0.00% 4.00 0.00%
    波浪拥包 --- 0.00 0.00% 0.00 0.00%
    坑槽 --- 1.00 0.00% 1.00 0.00%
    松散 --- 2.00 0.00% 2.00 0.00%
    泛油 --- 0.00 0.00% 0.00 0.00%
    修补 块状 12.00 0.01% 18.00 0.01%
    条状 6.00 0.00%



    沥青路面病害汇总表
