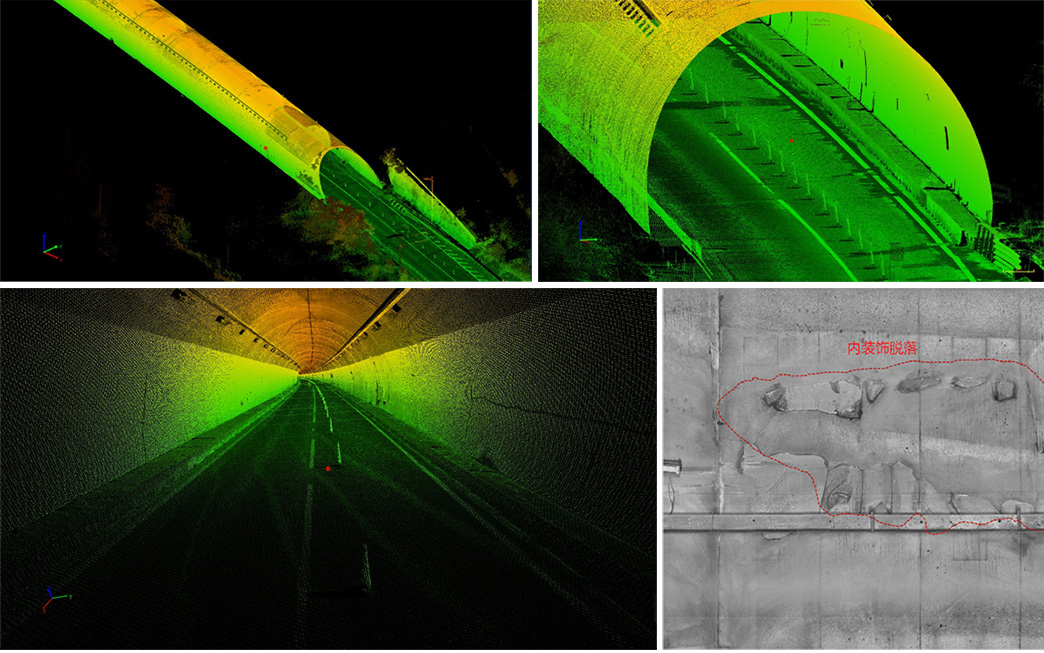

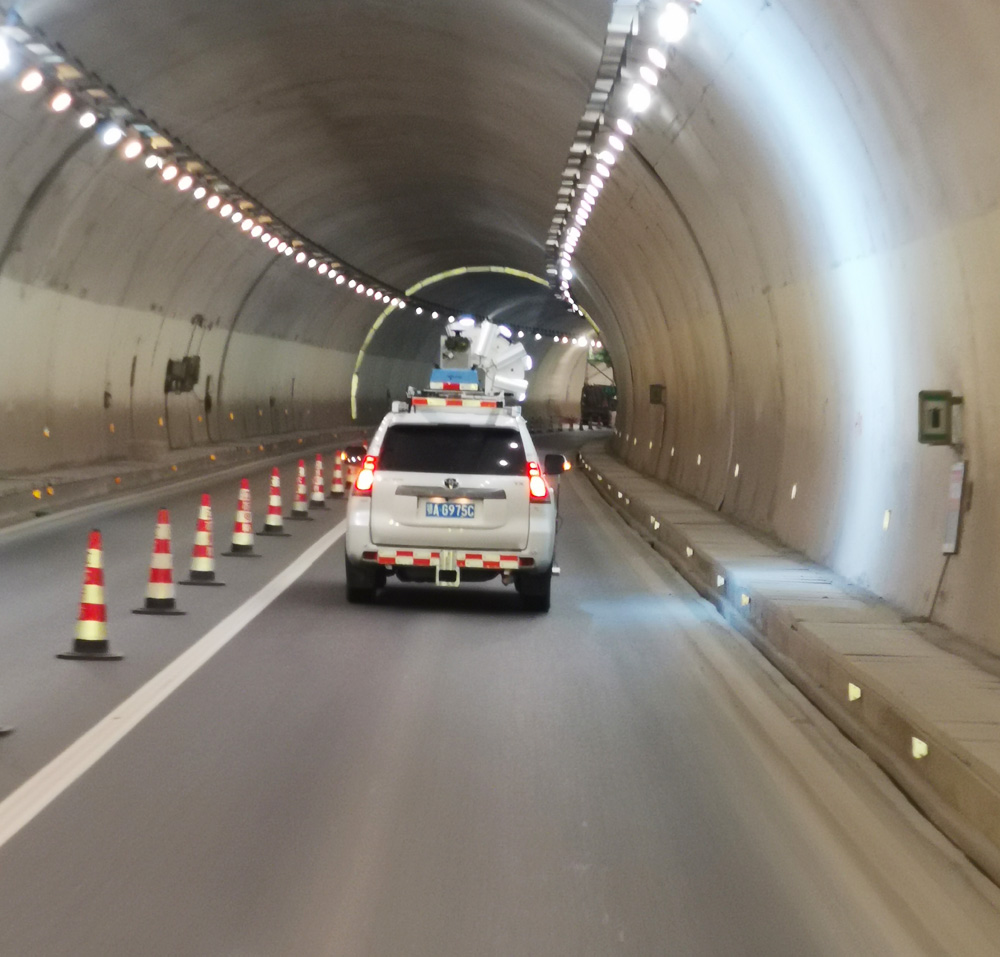

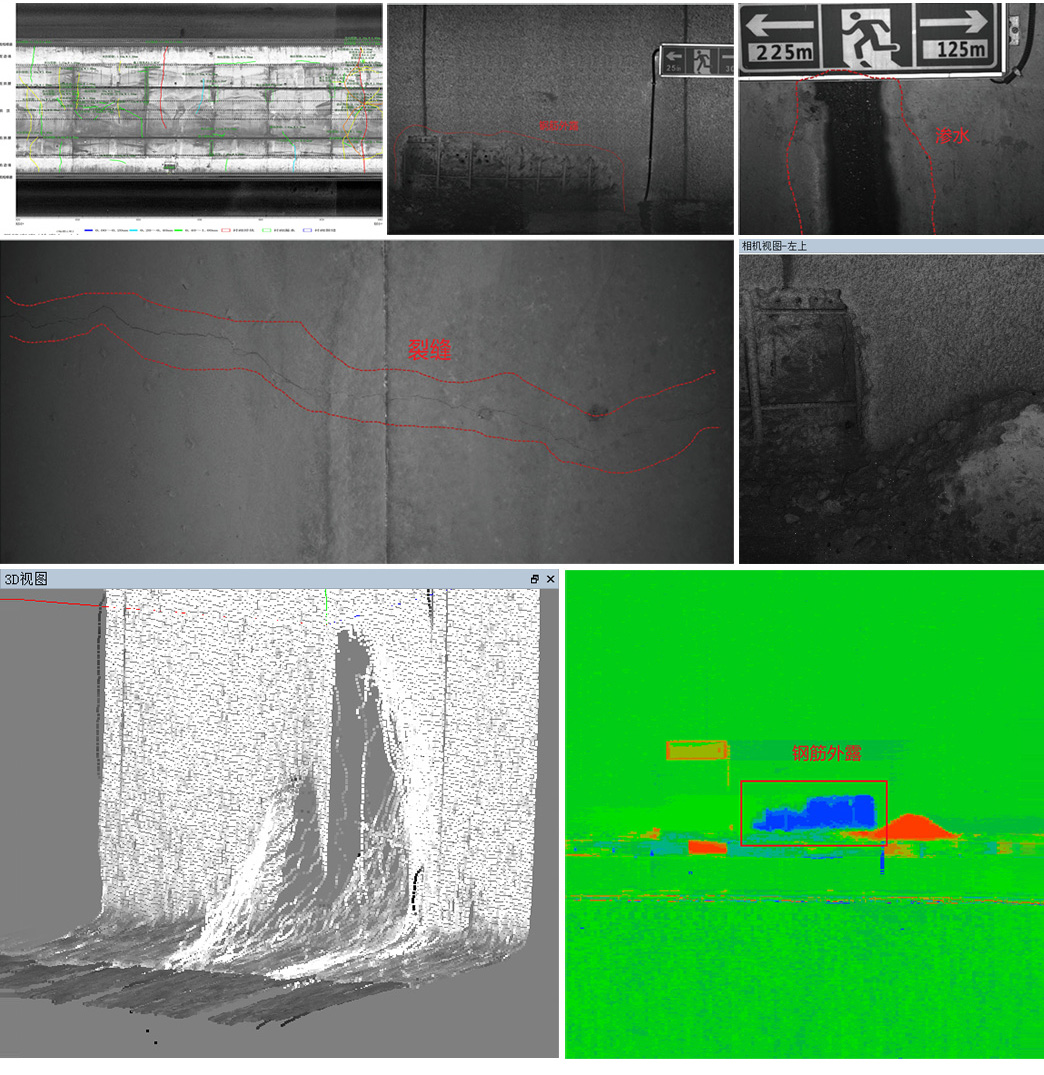

隧道三维激光视频检测系统是我司自主研发的国内首套三维隧道检测装备。可搭载小型越野车，商务车等车型完成对公路隧道的快速检测, 一次性快速获取隧道全断面三维点云及影像数据,重构隧道三维模型,实现对隧道裂缝、渗漏水、衬砌表层起层、剥落、掉块、排水沟损坏等病害的检测,解决了纯图像检测方式定位精度差、对形变类病害识别率低等问题，各检测指标精度满足隧道检测相关规范要求。系统可24小时全天时作业,广泛应用于公路、铁路、城市轨道等交通基础设施领域。
01定位准
准确识别里程位置，精确定位病害位置，定位精度≤0.2m
02精度高
裂缝检测精度0.2㎜，形变检测精度0.2mm
03功能全
隧道衬砌、检修道、排水沟、标志标线、内装饰等位置的形变及表面病害
04免标定
安装不同载车平台，支持便捷拆装，无需重复标定
05易安装
模块化，体积小，安装灵活、轻便，不限定载车
06广适用
公路、铁路、城市轨道等交通基础设施领域
|
序号 |
系统功能 |
技术指标 |
|
|
1 |
系统精度 |
裂缝检测精度 |
≥0.2mm |
|
2 |
定位精度 |
≤0.2 m |
|
|
3 |
形变精度 |
0.2mm |
|
|
4 |
检测时速 |
行驶速度 |
0-80km/h |
|
5 |
检测功能 |
衬砌 |
裂缝、表层起层、脱落、裂缝渗漏水等 |
|
6 |
检修道 |
损坏、盖板缺失、栏杆变形、锈蚀、缺损等 |
|
|
7 |
吊顶 |
变形、破损 |
|
|
8 |
内装饰板 |
表面脏污、缺损；装饰板变形、缺损等 |
|
|
9 |
标志/线/轮廓标 |
标线缺损、表面脏污 |
|
|
10 |
排水系统 |
沟盖板缺失、损坏 |
|
|
11 |
净空变化检查 |
隧道内壁间距测量（自身变化比较） |
|
|
12 |
隧道横断面检查 |
隧道横断面测量，周壁位移测量（与相邻或完好断面比较） |
|
